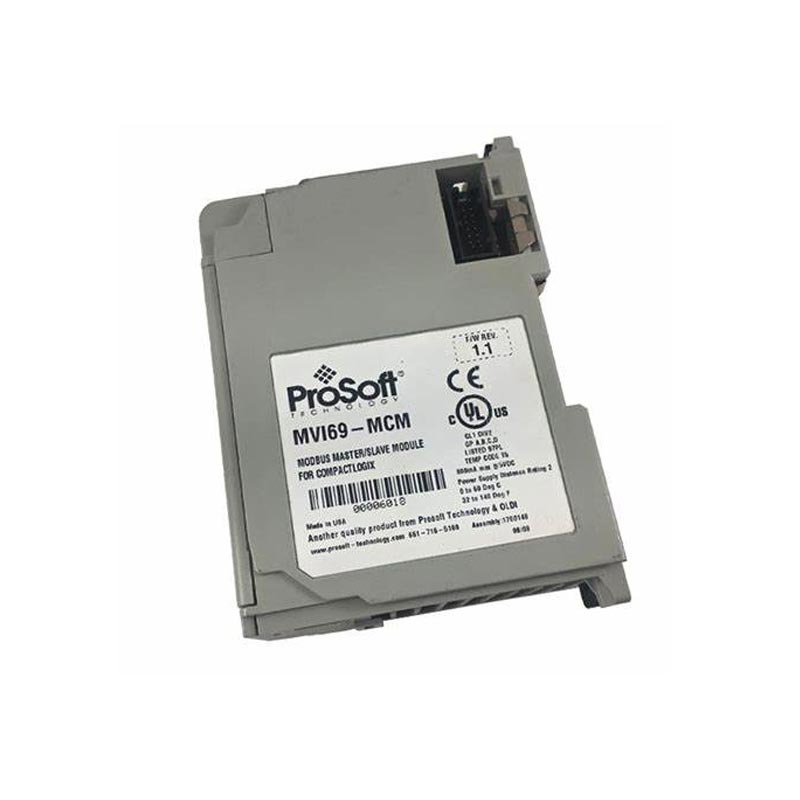

โปรซอฟท์ MVI69-MCM

ลักษณะเฉพาะ

การออกแบบแผงด้านหน้าของ Prosoft MVI69-MCM นั้นเรียบง่ายและใช้งานได้จริง มีอินเทอร์เฟซการสื่อสารแบบอนุกรม RJ45 สองตัวที่ด้านบนและด้านล่าง อินเทอร์เฟซเหล่านี้สะดวกกว่าสำหรับการเสียบและถอดปลั๊กมากกว่าเทอร์มินัลแบบเดิม พื้นที่ตรงกลางมีไฟแสดงสถานะเรียงกันเป็นแถว รวมถึงไฟแสดงสถานะการทำงานของโมดูล ไฟแสดงสถานะข้อผิดพลาด และไฟแสดงสถานะการส่งและรับแบบอิสระสำหรับแต่ละพอร์ต ผู้ใช้ไม่จำเป็นต้องเชื่อมต่อคอมพิวเตอร์ พวกเขาเพียงแค่ต้องสังเกตการกะพริบของไฟแสดงสถานะเพื่อตรวจสอบว่าข้อมูลกำลังถูกส่งหรือไม่และสายไฟกลับด้านหรือไม่

ผลงาน

โมดูล Prosoft MVI69-MCM นี้ทำงานได้ค่อนข้าง "มีความสามารถ" รองรับทั้งโหมดสถานีหลักและสถานีทาส คุณสามารถกำหนดให้มันสำรวจเครื่องมือที่เชื่อมต่ออยู่หรือปล่อยให้ระบบ SCADA ระดับบนอ่านจากเครื่องมือนั้นได้ ปริมาณข้อมูลมีเพียงพอสำหรับ CompactLogix ซึ่งเป็นระบบขนาดกลาง พอร์ตทั้งสองสามารถทำงานได้อย่างอิสระและไม่รบกวนซึ่งกันและกัน แม้ว่าอัตรารับส่งข้อมูลจะถูกตั้งค่าไว้ค่อนข้างสูง แต่ก็ยังสามารถส่งและรับข้อมูลได้อย่างน่าเชื่อถือ โดยไม่สูญเสียแพ็กเก็ตหรือข้อมูลที่อ่านไม่ออก ความล่าช้าในการตอบสนองต่ำมาก ซึ่งเพียงพออย่างยิ่งสำหรับสถานการณ์การควบคุมวงปิดที่ต้องการการอ่านความถี่หรือกระแสของอินเวอร์เตอร์อย่างรวดเร็ว ความสามารถในการป้องกันการรบกวนยังอยู่ในระดับสูงอีกด้วย แม้ในตู้ที่เต็มไปด้วยสัญญาณรบกวนฮาร์โมนิคของอินเวอร์เตอร์ ก็สามารถรักษาการเชื่อมต่อการสื่อสารที่ต่อเนื่องได้

พารามิเตอร์

รุ่นสินค้า : Prosoft MVI69-MCM

ประเภทผลิตภัณฑ์: โมดูลอินเทอร์เฟซการสื่อสาร Modbus

ระบบที่ใช้งานได้: CompactLogix / MicroLogix 1500

อินเทอร์เฟซการสื่อสาร: พอร์ตอนุกรม 1 พอร์ต (รองรับ RS-232/485)

โปรโตคอลที่รองรับ: Modbus RTU, Modbus ASCII, DF1, ASCII

โหมดการทำงาน: กำหนดค่า Master/Slave ได้

อัตราการส่งข้อมูล: 300 bps ถึง 115.2 kbps

วิธีการติดตั้ง: การแทรกโดยตรงในช่อง I/O
