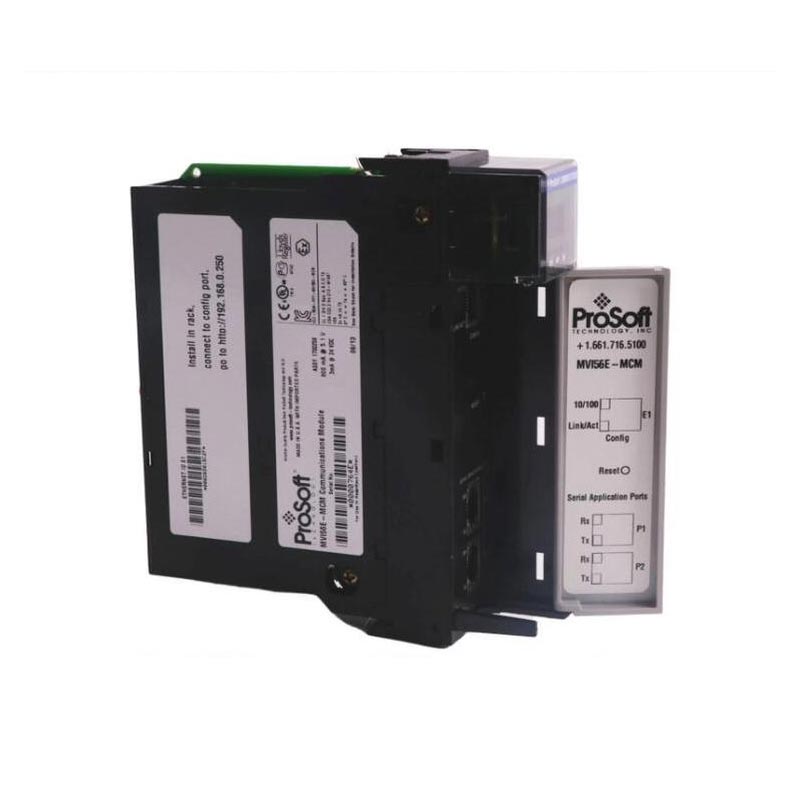

โปรซอฟท์ MVI56E-MCM

Prosoft MVI56E-MCM ที่มีสต็อกพร้อมใช้งานใช้ชั้นวาง ControlLogix 1756 ที่ทันสมัยที่สุด และสามารถเสียบเข้ากับชั้นวาง ControlLogix ได้โดยตรงเพื่อทำหน้าที่เป็นตัวแปลงสากล โดยแปลงคำสั่งแบ็คเพลนความเร็วสูงของ PLC ให้เป็นสัญญาณอนุกรมที่เครื่องมือภาคสนามสามารถรับรู้ได้ Yueyang Tongtu เป็นซัพพลายเออร์ที่นำเสนอผลิตภัณฑ์คุณภาพสูง ช่วยให้คุณสามารถรวบรวมข้อมูลจากอุปกรณ์เก่าแต่มีประโยชน์เหล่านั้นโดยไม่ต้องเพิ่มตู้เกตเวย์เพิ่มเติม

โครงสร้าง

สถาปัตยกรรมหลักของ Prosoft MVI56E-MCM นี้เป็นโปรเซสเซอร์การสื่อสารประสิทธิภาพสูงที่ทำงานโดยอิสระจาก PLC หลัก ชิปนี้มีไว้เพื่อการจัดการบรรจุภัณฑ์ข้อมูลอนุกรมที่ซับซ้อน การแกะกล่อง และการแปลงโปรโตคอลเท่านั้น ซึ่งช่วยให้มั่นใจได้ว่าทรัพยากร CPU ของ PLC หลักจะไม่ถูกครอบครองโดยงานการสื่อสาร และช่วยป้องกันไม่ให้วงจรการสแกนลอจิกควบคุมทั้งหมดช้าลงเนื่องจากการอ่านข้อมูลอุปกรณ์ แผงวงจรรวมวงจรไดรเวอร์พอร์ตอนุกรมที่แยกทางไฟฟ้าอย่างสมบูรณ์สองวงจร นี่เป็นการป้องกันไม่ให้สายสื่อสารที่ยาวในสนามนำฟ้าผ่า ไฟกระชาก หรือการรบกวนกราวด์กลับมาที่แร็ค ด้วยการแยกส่วนอย่างมั่นคง แม้ว่าสายด้านนอกจะลัดวงจร ก็จะไม่สร้างความเสียหายให้กับแบ็คเพลน ControlLogix ที่มีราคาแพงของคุณ

พารามิเตอร์

รุ่นสินค้า : Prosoft MVI56E-MCM

ประเภทผลิตภัณฑ์: โมดูลอินเทอร์เฟซการสื่อสาร Modbus

ระบบที่ใช้งานได้: Rockwell Automation ControlLogix (แบ็คเพลน 1756)

พอร์ตอนุกรม: พอร์ตอนุกรมอิสระ 2 พอร์ต (พอร์ต 1 และพอร์ต 2)

โปรโตคอลที่รองรับ: Modbus RTU, Modbus ASCII, DF1, ASCII

โหมดการทำงาน: กำหนดค่า Master/Slave ได้

อัตราการส่งข้อมูล: 300 bps ถึง 115.2 kbps

วิธีการกำหนดค่า: คำสั่งเสริม (AOI) + การกำหนดค่าเว็บ

คุณสมบัติด้านประสิทธิภาพ

Prosoft MVI56E-MCM เป็นโมดูลการสื่อสารที่ได้รับการปรับปรุงซึ่งออกแบบมาเป็นพิเศษสำหรับระบบ ControlLogix มีพอร์ตอนุกรมที่กำหนดค่าได้อิสระจำนวน 2 พอร์ต แต่ละพอร์ตรองรับมาตรฐานไฟฟ้า RS232/RS485/RS422 และอัตรารับส่งข้อมูลที่หลากหลายตั้งแต่ 110bps ถึง 115.2kbps สามารถตั้งค่าเป็นสถานีหลักหรือสถานีรองสำหรับ Modbus RTU/ASCII ได้อย่างอิสระ และสามารถทำงานข้ามเครือข่าย Modbus เดียวกันหรือต่างกันได้ สามารถทำงานร่วมกับหลายโปรโตคอลและรองรับมาตรฐานอย่างเต็มรูปแบบ เช่น Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II และ Modbus 485 โดยสามารถปรับให้เข้ากับโทโพโลยีเครือข่ายต่างๆ เช่น สตาร์และริง รวมถึงสถานการณ์การใช้งานที่ซับซ้อนได้อย่างง่ายดาย
