ในประเทศจีน Siemens S7 400H ที่มีสต็อกคงเหลือใช้สถาปัตยกรรมฮาร์ดแวร์ซ้ำซ้อน ซึ่งรองรับการสแตนด์บายแบบร้อนด้วยเครื่องคู่สำหรับ CPU, พาวเวอร์ซัพพลาย และเครือข่าย เวลาในการเปลี่ยนน้อยกว่า 100ms ทำให้มั่นใจได้ว่าไม่มีการรบกวนและไม่มีข้อมูลสูญหาย มาพร้อมกับ H-CPU ประสิทธิภาพสูง และรองรับการสำรองเครือข่ายคู่ของระดับความปลอดภัย PROFINET/DP และ SIL3 เป็นรากฐานที่มั่นคงในการรับประกันการทำงานของอุปกรณ์หลักในระบบอัตโนมัติในโรงงานอย่างต่อเนื่อง
สถาปัตยกรรมสำรองของ Siemens S7-400H ประกอบด้วย CPU 412H/414H/416H/417H และ CPU 410-5H ใช้การออกแบบ hot standby แบบ dual-CPU ซึ่งช่วยให้เวลาในการสลับระหว่างระบบหลักและระบบสำรองน้อยกว่า 100 มิลลิวินาที หน่วยความจำในการทำงานสามารถเข้าถึง 1 ถึง 32MB ความเร็วในการดำเนินการคำสั่งคือ 15 ถึง 62.5 นาโนวินาที และอินเทอร์เฟซที่รวม MPI/DP และ PROFINET สถานีเดียวสามารถรองรับอุปกรณ์ IO ได้สูงสุด 256 เครื่อง รองรับการกำหนดค่าโดยใช้ STEP 7 V5.5+ หรือพอร์ทัล TIA และเข้ากันได้กับระบบความปลอดภัย S7-400F อย่างสมบูรณ์
| ส่วนประกอบ | ข้อมูลจำเพาะ |
|---|---|
| แร็ค | UR2-H หรือ UR1/UR2 |
| โมดูลจ่ายไฟ | โมดูลจ่ายไฟ 2 PS |
| แบตเตอรี่สำรอง | แบตเตอรี่สำรอง 4 ก้อน |
| โมดูล H-CPU | 1คู่ |
| ส่วนประกอบการซิงโครไนซ์ | โมดูลซิงโครไนซ์ 4 โมดูล + ไฟเบอร์ซิงโครไนซ์ 2 คู่ |
| โมดูลการสื่อสารเสริม | โมดูลอีเธอร์เน็ตอุตสาหกรรม CP443‑1, โมดูลอินเทอร์เฟซ PROFIBUS DP CP443‑5 |
ในไซต์ระบบอัตโนมัติทางอุตสาหกรรมที่ควบคุมโดย S7-400H โดยปกติแล้วจะใช้ร่วมกับตัวแปลงความถี่ของ Siemens ในระหว่างการแก้ไขจุดบกพร่องและการบำรุงรักษาการทำงานของตัวแปลงความถี่ หากมีข้อผิดพลาดเล็กน้อย โดยปกติจะรวมถึงสัญญาณเตือนอุณหภูมิเกินของหม้อแปลง สัญญาณเตือนอุณหภูมิเกินของตู้ การเปิดประตูตู้ และสถานการณ์การบายพาสยูนิต สิ่งเหล่านี้จะไม่ถูกบันทึก แต่จะออกเฉพาะข้อบ่งชี้ข้อบกพร่องเท่านั้น เมื่อข้อผิดพลาดหายไป สัญญาณเตือนภัยจะถูกล้างโดยอัตโนมัติ หากเกิดข้อผิดพลาดเล็กน้อยระหว่างการทำงาน เครื่องจะไม่หยุดทำงาน เมื่อสัญญาณเตือนข้อผิดพลาดเล็กน้อยเกิดขึ้น ยังคงอนุญาตให้สตาร์ทและทำงานตามปกติได้
Siemens S7-400H ผ่านการรับรองหลายรายการ โดยเป็นไปตามมาตรฐาน CE อย่างครบถ้วน และได้รับการรับรองด้านความปลอดภัย UL/cUL สำหรับตลาดอเมริกาเหนือ ทำให้สามารถใช้งานได้อย่างปลอดภัยในสภาพแวดล้อมที่อาจเกิดการระเบิดของโซน 2 ผ่านการรับรองระดับความสมบูรณ์ด้านความปลอดภัย SIL 3 และ AK6 ของสถาบัน TÜV ตามมาตรฐาน IEC 61508 ซึ่งเป็นไปตามข้อกำหนดที่เข้มงวดของระบบ DCS และ SIS ในด้านความพร้อมใช้งานสูงและความปลอดภัยของข้อผิดพลาด

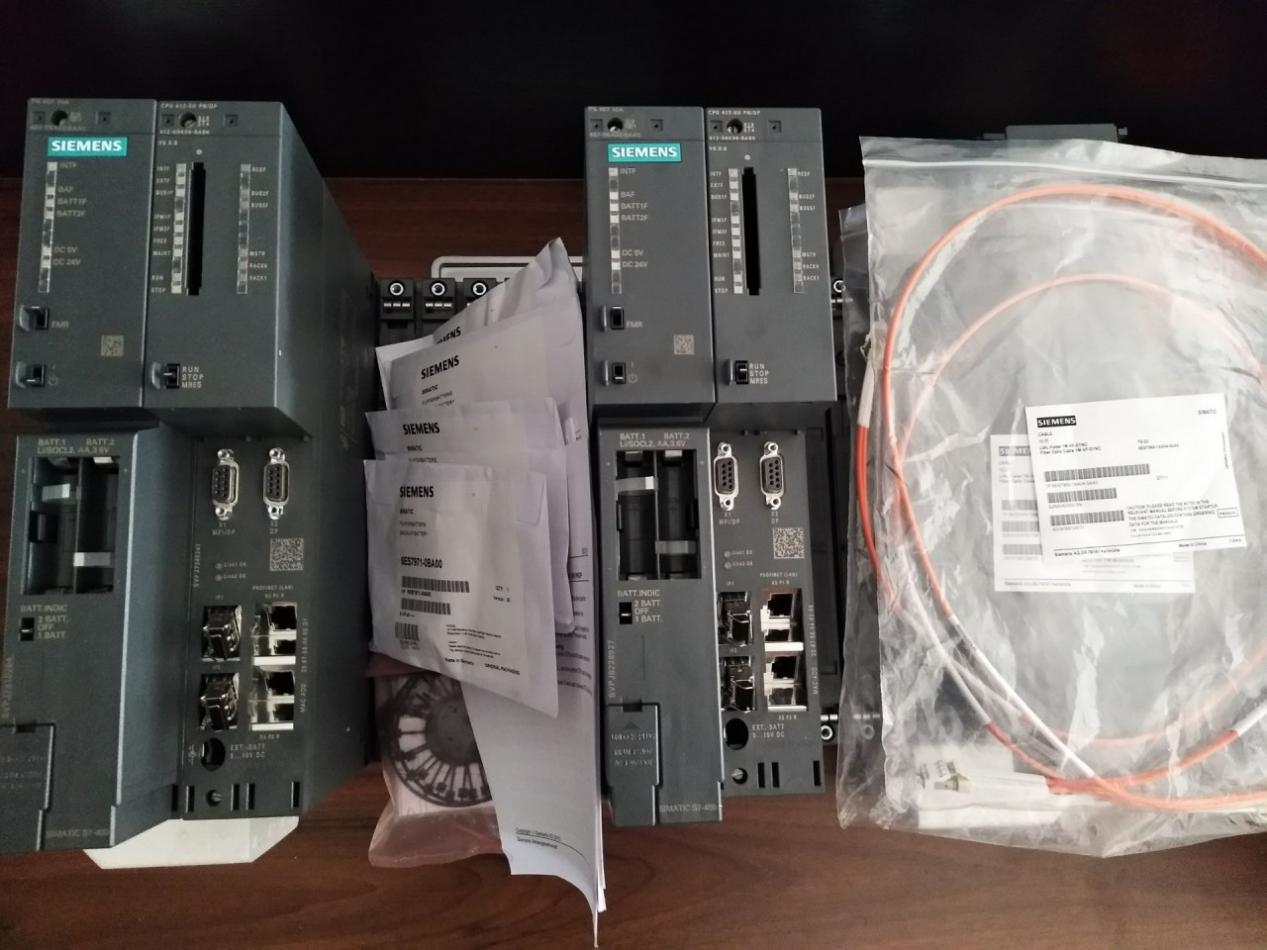

การสนับสนุนนี้เป็นสถาปัตยกรรมซ้ำซ้อนฮาร์ดแวร์ dual-rack, dual-CPU ซึ่งสามารถบรรลุการสลับอัตโนมัติและราบรื่นภายในมิลลิวินาทีเมื่อส่วนประกอบเดียวล้มเหลว โดยผสานรวมฟังก์ชัน "hot-swap" และความสามารถในการขยาย I/O อันทรงพลังได้อย่างลงตัว และสามารถตอบสนองข้อกำหนดการควบคุมขนาดใหญ่และซับซ้อนสูงได้อย่างสมบูรณ์แบบ มักใช้ในด้านพลังงาน ปิโตรเคมี และโลหะวิทยา หากคุณสนใจโมเดลของเราหรือต้องการทราบข้อมูลเพิ่มเติม Yueyang Tongtu ของเราสามารถจัดหาโมเดลเหล่านี้ให้กับคุณได้ ในฐานะซัพพลายเออร์รายใหญ่ เรานำเสนอรุ่นที่มีราคาต่ำและมีคุณภาพสูง
ถาม: สามารถกำหนดค่า S7‑400H ในพอร์ทัล TIA ได้หรือไม่
ตอบ: ไม่ TIA Portal ไม่รองรับ CPU ซีรีส์ S7‑400H สามารถกำหนดค่าได้ใน STEP 7 Classic (เช่น V5.5) หรือในระบบควบคุมกระบวนการ PCS 7 เท่านั้น
ถาม: จะเลือก S7‑400H สำหรับสภาพแวดล้อมที่รุนแรงได้อย่างไร
ตอบ: สำหรับก๊าซที่มีฤทธิ์กัดกร่อน: ตามทฤษฎีแล้ว S7‑400H สามารถใช้ในสภาพแวดล้อมระดับการป้องกันการกัดกร่อน G3 ได้ หากการกัดกร่อนรุนแรงยิ่งขึ้น แนะนำให้ใช้ผลิตภัณฑ์ SIPLUS series 400H
สำหรับระดับความสูง: 400H มาตรฐานสามารถทำงานได้ที่ระดับความสูงต่ำกว่า 2000 ม. ระหว่าง 2,000 ม. ถึง 3,000 ม. อาจเป็นไปได้ด้วยมาตรการกระจายความร้อนที่เพิ่มขึ้น
สำหรับระดับความสูงที่สูงกว่า 3000 ม. ต้องใช้ซีรี่ส์ SIPLUS ซึ่งรองรับระดับความสูงตั้งแต่ 1,000 ม. ถึง +5000 ม.
ถาม: S7‑400H รองรับการ์ดหน่วยความจำประเภทใดบ้าง
ตอบ: รองรับทั้งการ์ด RAM และการ์ด FLASH ข้อแตกต่างที่สำคัญคือ การ์ด RAM จะสูญเสียโปรแกรมหลังจากปิดเครื่อง และต้องใช้แบตเตอรี่สำรองเพื่อเก็บข้อมูล การ์ดแฟลชสามารถรักษาโปรแกรมไว้ได้โดยไม่ต้องจ่ายไฟ แต่ยังต้องใช้แบตเตอรี่สำรองเพื่อเก็บหน่วยความจำบิต ตัวจับเวลา และข้อมูลอื่นๆ
