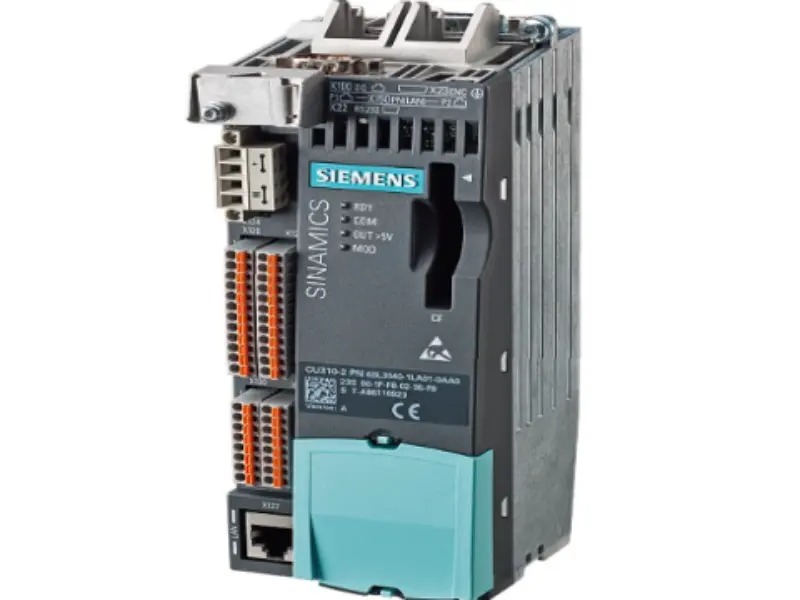

ในฐานะซัพพลายเออร์มืออาชีพ ระบบควบคุมการเคลื่อนไหวมาตรฐานแกนเดียวของ Yueyang Tongtu ของ Siemens 6AU1410-2AA00-0AA0 รองรับการขยายตัวของหลายแกน การใช้โมดูลพลังงาน PM340 แบบแทรกโดยตรง ทำให้เป็นอุปกรณ์บูรณาการประสิทธิภาพสูงที่ผสานรวม PLC การควบคุมการเคลื่อนไหว และฟังก์ชันการจัดการไดรฟ์อย่างล้ำลึก
|
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
แหล่งจ่ายไฟ |
กระแสตรง 24V |
|
การใช้พลังงานโดยทั่วไป |
800mA |
|
เวลาสำรองแบตเตอรี่ |
≥ 5 วัน |
|
อุณหภูมิในการทำงาน |
0°C ~ +55°C |
|
อุณหภูมิการจัดเก็บและการขนส่ง |
-40°C ~ +70°C |
|
ข้อกำหนดระดับความสูง |
≤ 4000ม |
|
ขนาดทางกายภาพ |
74.4มม |
|
น้ำหนักสินค้า |
0.83 กก |
รุ่น 6AU1410-2AA00-0AA0 ของ Siemens มีการควบคุมวงปิดแกนเดียวแบบดั้งเดิมเพื่อประสิทธิภาพการควบคุมการเคลื่อนไหว รองรับเกียร์อิเล็กทรอนิกส์ ลูกเบี้ยว ฟลายคัท และการซิงโครไนซ์ตำแหน่งอย่างสมบูรณ์ นอกจากนี้ยังสามารถขยายได้โดยใช้ร่วมกับชุดขับเคลื่อน CU305 เพื่อขยายไปยังระบบหลายแกน เป็น SIMOTION Motion PLC ในตัวที่รองรับภาษาการเขียนโปรแกรม MCC, LAD และ ST ฟังก์ชันความปลอดภัยหลักได้รับการติดตั้งเป็นมาตรฐานด้วย F-DI/F-DO ช่วยให้สามารถตัดการเชื่อมต่อแรงบิดด้านความปลอดภัยของ STO ได้ ซึ่งเป็นไปตามมาตรฐานความปลอดภัยของกลไก
อินเทอร์เฟซฮาร์ดแวร์หลัก
ไดรฟ์บัส: 1 อินเทอร์เฟซ DRIVE-CLiQ
2 โปรฟิบัส DP
พอร์ต Ethernet มาตรฐาน 1 พอร์ต (สำหรับการดีบักและดาวน์โหลดโปรแกรม)
เทอร์มินัลบล็อก I/O ภายในเครื่อง:
5 อินพุตดิจิตอลธรรมดา (DI)
8 DI/DO ดิจิตอลทั่วไป (สามารถปรับแต่งเป็นอินพุตหรือเอาต์พุต)
3 อินพุตข้อผิดพลาดด้านความปลอดภัย (F-DI)
1 เอาต์พุตข้อผิดพลาดด้านความปลอดภัย (F-DO)
1 อินพุตแบบอะนาล็อก AI (รองรับสัญญาณแรงดัน/กระแส)
อินเทอร์เฟซตัวเข้ารหัสอิสระ: 1 ยูนิต รองรับ TTL/HTL ที่เพิ่มขึ้นและตัวเข้ารหัสสัมบูรณ์ SSI
รุ่น Siemens 6AU1410-2AA00-0AA0 เหมาะอย่างยิ่งสำหรับสายการผลิตหลายแกนธรรมดาที่มี "แกนหลักเดี่ยว + แกนเสริม" เช่น อุปกรณ์บรรจุภัณฑ์ เครื่องจักรการพิมพ์ การตัดและการดัดแผ่น การวางตำแหน่งเซอร์โวแกนเดียว เครื่องม้วน และอุปกรณ์ขึ้นรูปขนาดเล็ก เหมาะอย่างยิ่งสำหรับสายการผลิตแบบหลายแกนธรรมดาที่มี "แกนหลักเดี่ยว + แกนเสริม"
สิ่งที่สำคัญที่สุดคือโซลูชันแบบรวมสามารถควบคุม + อินเทอร์เฟซของไดรฟ์ + I/O ภายใน โดยไม่จำเป็นต้องมี PLC เพิ่มเติม ซึ่งช่วยประหยัดพื้นที่ตู้ เป็นส่วนหนึ่งของแพ็คเกจ S120 ดั้งเดิมที่มีบัสเรียลไทม์ความเร็วสูง DRIVE-CLiQ และยังสามารถให้ความแม่นยำในการซิงโครไนซ์สูงอีกด้วย แน่นอนว่า Siemens 6AU1410-2AA00-0AA0 ยังมาพร้อมกับ I/O ด้านความปลอดภัย โดยไม่จำเป็นต้องใช้รีเลย์ความปลอดภัยเพิ่มเติม ซึ่งช่วยลดต้นทุนด้านฮาร์ดแวร์ เป็นอินเทอร์เฟซคู่ PROFIBUS ซึ่งอำนวยความสะดวกในการขยายเครือข่ายสำหรับอุปกรณ์แบบกระจาย เป็นผลิตภัณฑ์จากโรงงานดั้งเดิมของเยอรมัน ซึ่งเป็นมาตรฐานที่สมบูรณ์สำหรับอุตสาหกรรมเครื่องมือกล/บรรจุภัณฑ์ โปรแกรมนี้เข้ากันได้กับแพลตฟอร์ม SIMOTION ทั้งซีรีย์ เป็นผลิตภัณฑ์ครบวงจรในที่เดียวที่ผสมผสานการควบคุมการเคลื่อนไหว + PLC + I/O ภายใน + วงจรความปลอดภัยที่คุ้มค่า โดยไม่จำเป็นต้องมี PLC อิสระเพิ่มเติม ช่วยลดขนาดตู้ควบคุมและลดการซื้ออุปกรณ์เสริม
คำถามที่ 1: คอนโทรลเลอร์นี้สามารถควบคุมแกนได้กี่แกน?
A1: ได้รับการออกแบบให้เป็นตัวควบคุมแกนเดียว แต่สามารถรองรับได้สูงสุด 8 แกนผ่านการขยาย
คำถามที่ 2: มีอินเทอร์เฟซการสื่อสารใดบ้างบนคอนโทรลเลอร์นี้
A2: มี: 1 อินเทอร์เฟซ DRIVE‑CLiQ (สำหรับการเชื่อมต่อไดรฟ์), 2 อินเทอร์เฟซ PROFIBUS (สำหรับการสื่อสาร DP หลัก/รอง) และ 1 อินเทอร์เฟซ Ethernet อุตสาหกรรม (สำหรับการสื่อสารหรือการตั้งโปรแกรมระดับบน)
คำถามที่ 3: ความเร็วในการสื่อสาร PROFIBUS ของคอนโทรลเลอร์นี้เป็นเท่าใด
A3: นาฬิการอบ PROFIBUS DP ขั้นต่ำคือ 1 ms
คำถามที่ 4: 6AU1410-2AA00-0AA0 และ 6AU1410-2AD00-0AA0 แตกต่างกันอย่างไร
A4: ทั้งคู่เป็นคอนโทรลเลอร์ D410-2 ความแตกต่างที่สำคัญอยู่ที่โปรโตคอลการสื่อสาร:
6AU1410‑2AA00‑0AA0 (DP ต่อท้าย):รองรับการสื่อสาร PROFIBUS เป็นหลัก
6AU1410‑2AD00‑0AA0 (ต่อท้าย DP/PN):รองรับการสื่อสาร PROFINET นอกเหนือจาก PROFIBUS
คำถามที่ 5: ควรมีมาตรการรักษาความปลอดภัยอะไรบ้างเกี่ยวกับเวอร์ชันของซอฟต์แวร์?
A5: ตาม CISA ทุกเวอร์ชันตั้งแต่ V5.4 จนถึง (แต่ไม่รวม) V5.5 SP1 อาจมีช่องโหว่ด้านความปลอดภัย ขอแนะนำอย่างยิ่งให้อัปเกรดเป็น V5.5 SP1 หรือสูงกว่าเพื่อให้มั่นใจถึงความปลอดภัยของระบบ
Q6: ควรทำอย่างไรเมื่อคอนโทรลเลอร์รายงานรหัสความผิดปกติ "F07970"?
A6: นี่เป็นข้อผิดพลาดทั่วไปของเซอร์โวไดรฟ์ ซึ่งมักเกี่ยวข้องกับมอเตอร์หรือชุดจ่ายกำลัง ขั้นตอนการแก้ปัญหาได้แก่:
ตรวจสอบการเชื่อมต่อมอเตอร์:ตรวจสอบว่าสายไฟเชื่อมต่ออย่างถูกต้องและไม่มีสายไฟขาด
ตรวจสอบข้อมูลมอเตอร์:ตรวจสอบให้แน่ใจว่าพารามิเตอร์มอเตอร์ที่กำหนดค่าไว้ในตัวควบคุมตรงกับป้ายชื่อของมอเตอร์จริง
ตรวจสอบหน่วยพลังงาน:หากปัญหายังคงมีอยู่ ให้ตรวจสอบโมดูลพลังงาน SINAMICS S120 ที่เชื่อมต่ออยู่เพื่อดูการทำงานที่เหมาะสม
