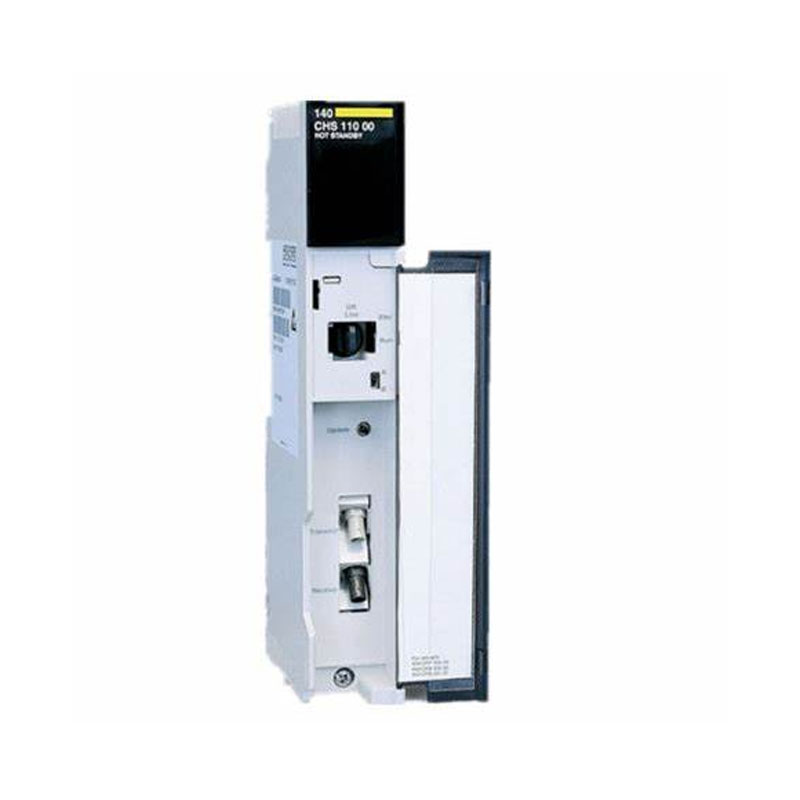

ชไนเดอร์ 140CHS11000

ในประเทศจีน Yueyang Tongtu Shengnian Dezhou ได้มอบบอร์ดสแตนด์บายร้อนขนาด 140CHS11000 ให้กับลูกค้าทั้งใหม่และลูกค้าปัจจุบัน เมื่อดำเนินโครงการที่สำคัญซึ่งไม่สามารถถูกขัดจังหวะได้ ปัญหาที่น่ากังวลที่สุดคือความล้มเหลวเพียงจุดเดียวของคอนโทรลเลอร์ เมื่อ CPU ทำงานผิดปกติ สายการผลิตทั้งหมดจะหยุดทำงาน บอร์ดสแตนด์บายร้อนนี้ได้รับการออกแบบมาเป็นพิเศษเพื่อแก้ไขปัญหานี้ โดยเป็นรากฐานทางกายภาพสำหรับการสร้างระบบสำรอง

สถานการณ์การใช้งาน

โมดูลนี้มีระดับคุณภาพที่สูงมากและมีความสำคัญอย่างยิ่ง การใช้งานที่พบบ่อยที่สุด ได้แก่ หน่วยควบคุมหลักของโรงกลั่นน้ำมันขนาดใหญ่ ระบบควบคุมหน่วยของโรงไฟฟ้า และระบบควบคุมลูกโซ่ความปลอดภัยของโรงงานเคมีขนาดใหญ่ ในทุกสถานการณ์ที่ความน่าเชื่อถือของระบบมีความต้องการอย่างมาก โดยต้องมีการทำงานอย่างต่อเนื่องตลอด 24 ชั่วโมง และในกรณีที่ตัวควบคุมล้มเหลวต้องไม่ทำให้เกิดการปิดเครื่อง Schneider 140CHS11000 นี้คือโครงสร้างพื้นฐานที่ขาดไม่ได้ โดยทำหน้าที่เป็น "รากฐาน" ของระบบสำรองทั้งหมด โดยรับผิดชอบในการควบคุมความปลอดภัย

โครงสร้าง

Schneider 140CHS11000 นี้เต็มไปด้วยการเดินสายวงจรที่ซับซ้อน ซึ่งรับผิดชอบในการส่งข้อมูลด้วยความเร็วสูงระหว่าง CPU สองตัว บอร์ด PCB ใช้การออกแบบป้องกันการรบกวนหลายชั้น ซึ่งมีความสำคัญเนื่องจากการซิงโครไนซ์ข้อมูลระหว่าง CPU หลักและ CPU สำรองไม่สามารถทนต่อข้อผิดพลาดใดๆ ได้ ขั้วต่อบัสด้านหลังแน่นมาก ทำให้มั่นใจได้ถึงการสัมผัสที่ดีเมื่อเสียบ CPU และป้องกันการคลายเนื่องจากการสั่นสะเทือน นอกจากนี้ยังรวมชิปควบคุมลอจิกแบบ hot-standby ที่ประสานกันว่าใครเป็นคนแรกและใครเป็นที่สอง โครงสร้างโดยรวมได้รับการออกแบบให้ปรับให้เข้ากับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง มีความแข็งแรงและทนทาน พร้อมการออกแบบโครงสร้างที่แม่นยำมาก

พารามิเตอร์

รุ่นผลิตภัณฑ์: ชไนเดอร์ 140CHS11000

ซีรี่ส์ผลิตภัณฑ์: Modicon Quantum Hot Standby

ประเภทโมดูล: โมดูลอินเทอร์เฟซ Hot Standby

ตำแหน่งการติดตั้ง: ชั้นวางควอนตัม (โดยทั่วไปจะมีสองช่อง)

สื่อการสื่อสาร: สายเคเบิลออปติกพิเศษ

เวลาในการสลับ: การสลับอย่างราบรื่นภายในมิลลิวินาที

CPU ที่ใช้งานได้: CPU ซีรีส์ควอนตัม (ต้องใช้เป็นคู่)

การส่งข้อมูล: การซิงโครไนซ์การมิเรอร์ข้อมูลแบบเรียลไทม์

โหมดการทำงาน: โหมดหลัก / โหมดสแตนด์บาย
