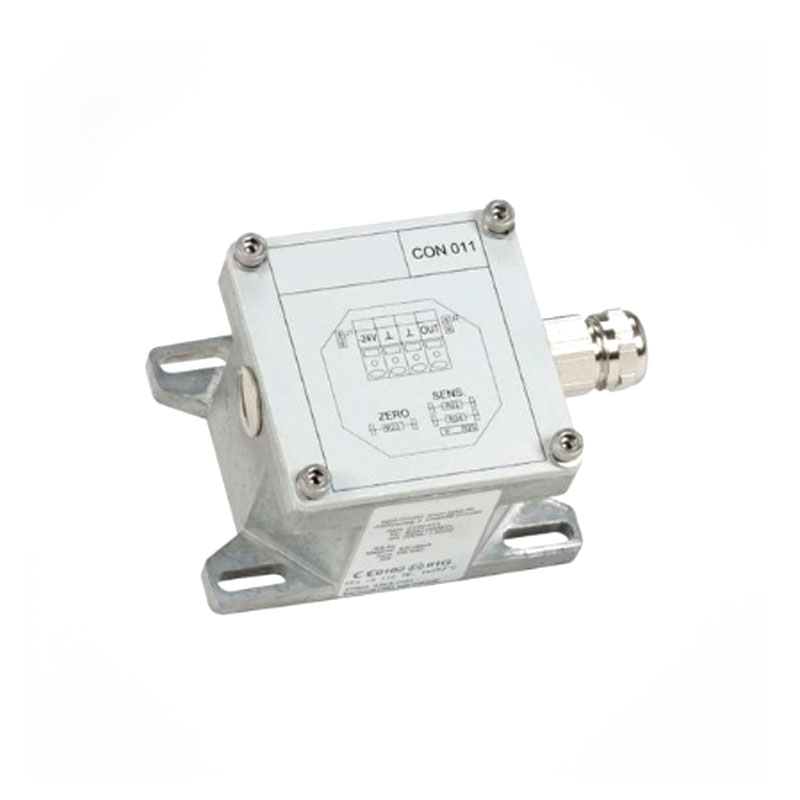

เอโปร คอน-011

ในประเทศจีน ผลิตภัณฑ์ EPRO CON-011 จาก Yueyang มอบสะพานการสื่อสารที่มีการรับส่งข้อมูลที่เสถียรอย่างยิ่ง และไม่มีการตัดการเชื่อมต่อที่ไม่คาดคิดเมื่อเชื่อมต่อระบบควบคุมจากผู้ผลิตหลายราย เป็นเกตเวย์การแปลงโปรโตคอลเฉพาะที่แทรกลงในแบ็คเพลนของแร็ค EPRO อ่านข้อมูลการตรวจสอบทั้งหมด และจัดแพคเกจข้อมูลเหล่านี้ลงในโปรโตคอล Modbus TCP มาตรฐานผ่านอินเทอร์เฟซอีเทอร์เน็ต จากนั้นส่งข้อมูลไปยังระบบ DCS ภายนอก

ลักษณะเฉพาะ

ตัวเคสของ EPRO CON-011 ทำจากวัสดุโลหะที่มีความแข็งแรงสูง การออกแบบนี้ไม่เพียงแต่เพิ่มความแข็งแกร่งเท่านั้น แต่ที่สำคัญกว่านั้นยังให้เส้นทางการกระจายความร้อนที่ดีสำหรับชิปประมวลผลเครือข่ายที่สร้างความร้อนจำนวนมากภายในและยังมีเอฟเฟกต์ป้องกันแม่เหล็กไฟฟ้าที่ดีเยี่ยมอีกด้วย เค้าโครงแผงมีความชัดเจนและตรงไปตรงมา คุณลักษณะที่โดดเด่นที่สุดคือแถวของไฟแสดงสถานะ LED หนาแน่น ซึ่งแบ่งออกเป็นหลายพื้นที่ เช่น แหล่งจ่ายไฟ การสื่อสารแบ็คเพลน ลิงค์อีเธอร์เน็ต การรับส่งข้อมูล ฯลฯ เมื่อสังเกตจังหวะการกะพริบของไฟแสดงสถานะ คุณจะทราบได้ทันทีว่าแบ็คเพลนไม่ได้เชื่อมต่ออยู่หรือสายเคเบิลเครือข่ายภายนอกเสียหาย ด้านหนึ่งของแผงมีอินเทอร์เฟซอีเทอร์เน็ตอุตสาหกรรมมาตรฐาน (RJ45) พร้อมสปริงป้องกันโลหะ อีกด้านหนึ่งมีพอร์ตอนุกรมสำหรับอัปเกรดเฟิร์มแวร์หรือการกำหนดค่าภายในเครื่อง หมุดด้านหลังมีความหนามากและชั้นชุบทองบนพื้นผิวมีสีสม่ำเสมอเพื่อให้แน่ใจว่าจะไม่ออกซิไดซ์และทำให้การสัมผัสไม่ดีเมื่อทำงานในตู้ที่มีอุณหภูมิสูงเป็นเวลานาน

โครงสร้าง

แกนหลักของ EPRO CON-011 นี้คือไมโครโปรเซสเซอร์ที่มีความสามารถในการเร่งความเร็วเครือข่าย ซึ่งออกแบบมาเป็นพิเศษเพื่อรองรับการบรรจุข้อมูลจำนวนมากพร้อมกัน คุณสมบัติที่โดดเด่นที่สุดบนบอร์ดคือวงจรอินเทอร์เฟซอีเธอร์เน็ตพร้อมหม้อแปลงเครือข่าย ส่วนนี้ถูกแยกระบบไฟฟ้าอย่างเคร่งครัด โดยแยกเครือข่ายภายนอกออกจากระบบภายในของ EPRO อย่างสมบูรณ์ ที่อินเทอร์เฟซการสื่อสารของแบ็คเพลน ออปโตคัปเปลอร์ความเร็วสูงและชิปไดรเวอร์จะถูกจัดเรียงอย่างหนาแน่นเพื่อกรองสัญญาณรบกวนบนแบ็คเพลนบัส และปกป้องโปรเซสเซอร์หลักจากแรงกระแทกไฟฟ้าแรงสูงภายนอก ส่วนการจัดการพลังงานนั้นกว้างขวางมาก โดยมีการควบคุมแรงดันไฟฟ้าและตัวเก็บประจุตัวกรองหลายระดับ แม้ว่าแหล่งจ่ายไฟ DC ในตู้จะพุ่งสูงขึ้นบ้าง แต่หลังจากประมวลผลโดยบอร์ดนี้แล้ว แรงดันไฟฟ้าที่ส่งไปยังชิปเครือข่ายจะยังคงราบรื่นมาก ซึ่งโดยพื้นฐานแล้วความน่าจะเป็นที่เกตเวย์จะพังกะทันหันเนื่องจากการรบกวนของพลังงาน

ข้อมูลจำเพาะ
