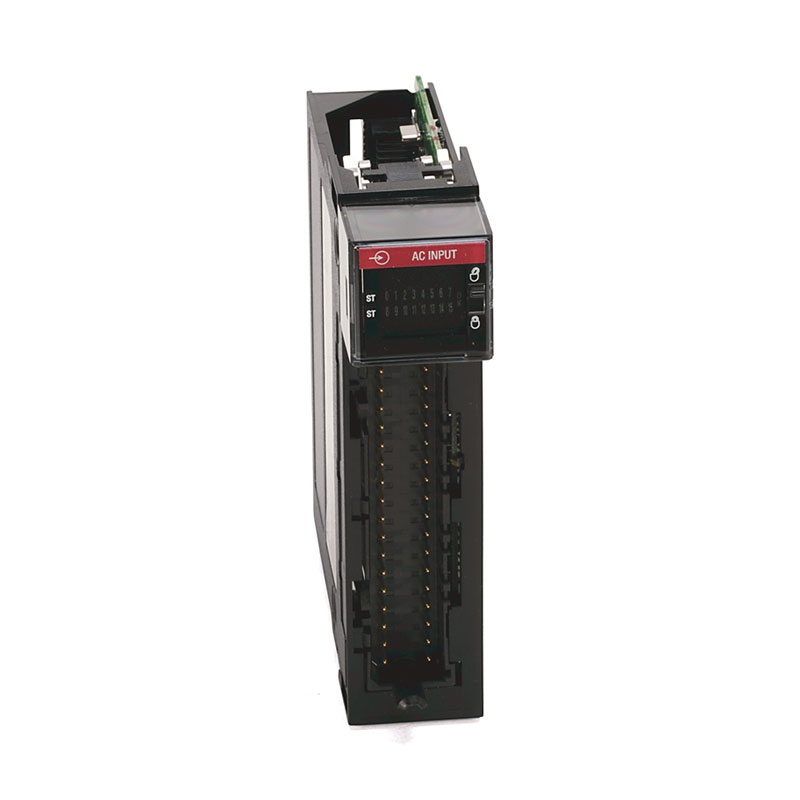

อัลเลน แบรดลีย์ 1756-IA16I

Yueyang Tongtu ในฐานะซัพพลายเออร์มืออาชีพ เป็นผู้จัดหาโมดูล Allen Bradley 1756-IA16I ล่าสุดโดยตรงไปยังตลาดต่างประเทศ โมดูลนี้เป็นส่วนประกอบอินพุตดิจิทัลแบบแยกความหนาแน่นสูงที่ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมแม่เหล็กไฟฟ้าทางอุตสาหกรรมที่รุนแรงในแพลตฟอร์ม Rockwell ControlLogix ในสายการผลิตอัตโนมัติที่ซับซ้อน วงจรปรับสภาพสัญญาณที่ส่วนหน้าของโมดูลอินพุตดิจิทัลและประสิทธิภาพการแยกทางไฟฟ้าจะกำหนดความถูกต้องแม่นยำในการประเมินสถานะของอุปกรณ์ในไซต์งานของระบบควบคุมโดยตรง หากสิ่งกีดขวางการแยกภายในโมดูลลดลงเนื่องจากการสัมผัสกับไฟกระชากชั่วคราวความถี่สูงในระยะยาว ก็มีแนวโน้มอย่างมากที่จะทำให้เกิดการครอสทอล์คระหว่างช่องสัญญาณหรือจับคู่การรบกวนโหมดทั่วไปโดยตรงจากฝั่งสนามกับบัสเพลนเพลน ControlLogix ส่งผลให้เกิดการหยุดชะงักในการสื่อสารหรือการดำเนินการที่ไม่ถูกต้องในระบบควบคุมหลักโดยไม่มีเหตุผลที่ชัดเจน มาตรฐานการตรวจสอบการจัดส่งที่ Yueyang Tongtu นำมาใช้สำหรับรุ่นนี้ครอบคลุมการสอบเทียบที่แม่นยำของแรงดันไฟฟ้าเกณฑ์ของทุกช่องสัญญาณ การทดสอบความต้านทานฉนวนไฟฟ้าแรงสูงระหว่างช่องสัญญาณและระหว่างช่องสัญญาณและแบ็คเพลน รวมถึงการสอบเทียบความล่าช้าในการตอบสนองของวงจรกรองความถี่สูง จุดมุ่งหมายคือการจัดหาชิ้นส่วนอะไหล่เกรดดั้งเดิมที่มีภูมิคุ้มกันสูงและมีความแน่นอนในการระบุสถานะสำหรับการบำรุงรักษาระบบควบคุมของลูกค้าในต่างประเทศ เพื่อให้มั่นใจว่าการแมปข้อมูลจากสัญญาณแยกในสถานที่ไปยังแบ็คเพลนของระบบนั้นสะอาดและแม่นยำอย่างยิ่ง

สถานการณ์การใช้งาน

โมดูลนี้ส่วนใหญ่จะนำไปใช้ในสถานการณ์ที่สภาพแวดล้อมแม่เหล็กไฟฟ้าในสถานที่มีความรุนแรงอย่างยิ่ง และมีความเสี่ยงสูงที่จะเกิดแรงดันไฟฟ้าในโหมดทั่วไป โหนดการใช้งานทั่วไปประกอบด้วยการตรวจสอบสถานะของเซอร์กิตเบรกเกอร์ของมอเตอร์ภายในพื้นที่การรบกวนแม่เหล็กไฟฟ้าความถี่สูงของโรงงานรีดโลหะขนาดใหญ่ การเชื่อมต่อสัญญาณตอบรับจากวาล์วโซลินอยด์ป้องกันการระเบิดในระยะไกลในโรงงานปิโตรเคมี และการรวบรวมสถานะการสัมผัสเสริมของคอนแทคเตอร์รับภาระหนักในสถานีปั๊มขนาดใหญ่ของโรงบำบัดน้ำ ในแอปพลิเคชันเหล่านี้ Allen Bradley 1756-IA16I ซึ่งมีการออกแบบแผงกั้นแยกที่แข็งแกร่ง ทำหน้าที่เป็นไฟร์วอลล์ระหว่างสภาพแวดล้อมทางไฟฟ้าในสถานที่ที่รุนแรงและแบ็คเพลน ControlLogix ที่ละเอียดอ่อน ความสามารถในการป้องกันการรบกวนระดับฮาร์ดแวร์เป็นรากฐานทางกายภาพที่สำคัญในการรับรองว่าเครือข่ายการรับข้อมูลทั้งหมดจะไม่ประสบกับความกระวนกระวายใจหรือการล่มสลายของการวัดขนาดใหญ่

โครงสร้าง

โทโพโลยีฮาร์ดแวร์ภายในของ Allen Bradley 1756-IA16I นี้ใช้สถาปัตยกรรมหลักที่ประกอบด้วยอาร์เรย์แยกออปโตคัปเปลอร์ที่ทนต่อแรงดันไฟฟ้าสูงและเครือข่ายตัวกรองความถี่ต่ำผ่านหลายขั้นตอน ที่ส่วนหน้าของช่องอินพุตดิจิทัลแต่ละช่อง ตัวต้านทานจำกัดกระแสอิสระและไดโอด TVS (ตัวป้องกันแรงดันไฟฟ้าชั่วขณะ) ได้รับการกำหนดค่าให้จับยึดพลังงานไฟกระชากจากสายไฟสนาม ระดับลอจิก 120VAC ที่ฝั่งฟิลด์และระดับลอจิกของแบ็คเพลน 5VDC ที่ฝั่งระบบจะต้องถูกแยกส่วนทางกายภาพโดยสมบูรณ์โดยออปโตคัปเปลอร์ที่มีแรงดันไฟฟ้าแยกที่ระบุสูง ก่อนที่สัญญาณจะเข้าสู่ฝั่งแบ็คเพลน เครือข่ายแหล่งจ่ายไฟภายในโมดูลใช้รูปแบบตัวเก็บประจุแบบแยกส่วนแบบกระจายเพื่อลดสัญญาณรบกวนสูงสุดความถี่สูงได้อย่างมีประสิทธิภาพ วงจรอินเทอร์เฟซของแบ็คเพลนที่รวมเข้ากับเครือข่ายความต้านทานที่จับคู่ความต้านทานได้อย่างแม่นยำ รับประกันความสมบูรณ์ของสัญญาณของการแลกเปลี่ยนข้อมูลบัสแบ็คเพลนความเร็วสูง

วิธีดูแลรักษา

โมดูล Allen Bradley 1756-IA16I นี้ต้องปฏิบัติตามกฎข้อบังคับการจัดการพิเศษสำหรับระบบแยกไฟฟ้าระหว่างการบำรุงรักษารายวันอย่างเคร่งครัด ห้ามมิให้ทำการเสียบขั้วต่อเทอร์มินัลหรือดัดแปลงสายไฟทุกรูปแบบในขณะที่ระบบเปิดอยู่โดยเด็ดขาด เพื่อป้องกันไฟฟ้าช็อตหรือทำให้เกิดความล้มเหลวในการสื่อสารบัสแบ็คเพลน เนื่องจากลักษณะที่ละเอียดอ่อนอย่างยิ่งของวงจรอินพุต AC ภายในโมดูลกับความจุแบบกระจายของสายเคเบิล จึงจำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าชั้นป้องกันของสายสัญญาณที่ด้านข้างตู้นั้นต่อสายดินอย่างเชื่อถือได้ที่ปลายด้านเดียวในระหว่างการเดินสายในสถานที่ และต้องหลีกเลี่ยงการต่อสายดินแบบปลายคู่อย่างเด็ดขาด ใช้มัลติมิเตอร์มาตรฐานเป็นประจำเพื่อตรวจสอบแรงบิดในการขันของสกรูแผงขั้วต่อในสถานะปิดเครื่อง เพื่อป้องกันการเพิ่มขึ้นของความต้านทานหน้าสัมผัสเนื่องจากการสั่นสะเทือนในระยะยาว ซึ่งอาจทำให้เกณฑ์อินพุตเบี่ยงเบนหรือสัญญาณเตือนการขาดการเชื่อมต่อที่ผิดพลาด
