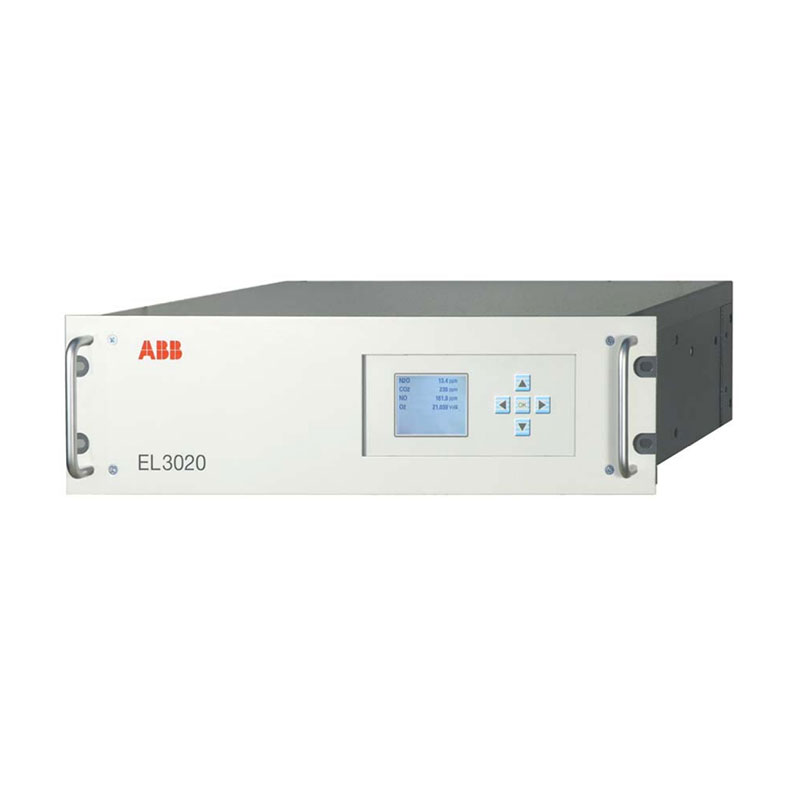

เอบีบี EL3020

บริษัท Yueyang Tongtu ได้เตรียมอุปกรณ์หลักที่ "แม่นยำ" สูงเป็นพิเศษสำหรับวิศวกรควบคุมกระบวนการและผู้ควบคุมดูแลการบำรุงรักษาเครื่องมือในต่างประเทศในด้านการวิเคราะห์ก๊าซอุตสาหกรรม - เครื่องส่งเครื่องวิเคราะห์ก๊าซ ABB EL3020 เมื่อดำเนินโครงการในโรงงานเคมีหรือโรงกลั่นน้ำมัน งานที่ท้าทายที่สุดสำหรับทุกคนคือการส่งสัญญาณอ่อนจากเครื่องวิเคราะห์ในสถานที่ไปยังห้องควบคุมอย่างแม่นยำ โดยไม่เกิดการรบกวน เครื่องส่งสัญญาณนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อจุดประสงค์นี้ ทำหน้าที่เป็นสะพานเชื่อมระหว่างเซ็นเซอร์ในสถานที่และระบบควบคุม ในฐานะซัพพลายเออร์มืออาชีพ เราขอแนะนำ "ศูนย์กลางข้อมูล" ที่สามารถประมวลผลและแปลงข้อมูลการวิเคราะห์ให้กับคุณได้อย่างแม่นยำ เพื่อทำให้ระบบตรวจสอบก๊าซของคุณมีเสถียรภาพมากขึ้น และกำจัดข้อผิดพลาดในการควบคุมกระบวนการที่เกิดจากการเบี่ยงเบนของสัญญาณได้อย่างสมบูรณ์

โครงสร้าง

ABB EL3020 มีการออกแบบแบบแยกส่วน ซึ่งง่ายต่อการบำรุงรักษาและอัปเกรด ห้องแก๊สตัวอย่างทำความสะอาดง่าย และทางเดินก๊าซทำจากวัสดุที่ทนต่อการกัดกร่อนเพื่อยืดอายุการใช้งานของอุปกรณ์ ในแง่ของแหล่งจ่ายไฟ สามารถใช้งานร่วมกับแหล่งจ่ายไฟ AC หลากหลายประเภท (100-240VAC±10%, 48-63Hz) โดยการใช้พลังงานช่องเดียวประมาณ 40VA และการใช้พลังงานช่องสัญญาณคู่ประมาณ 70VA มีอินเทอร์เฟซเอาต์พุตที่หลากหลาย โดยให้สัญญาณอะนาล็อก 0/2/4-20mA (โหลดสูงสุด 750Ω) และรองรับโปรโตคอลการสื่อสารดิจิทัล Modbus, RS485 และ RS232 นอกจากนี้ยังมีใบรับรองการป้องกันการระเบิด EEx(p) และมีตัวเลือกการออกแบบการทำความร้อนเพื่อปรับให้เข้ากับสภาพแวดล้อมที่มีอุณหภูมิสูงมาก เซ็นเซอร์ความดันในตัว (ช่วงการทำงาน pabs=600-1250hPa) สามารถแก้ไขผลกระทบของความผันผวนของความดันที่มีต่อความแม่นยำในการวัดได้โดยอัตโนมัติ

การดำเนินการสอบเทียบ

การสอบเทียบเป็นศูนย์: ABB EL3020 ใช้ไนโตรเจนที่มีความบริสุทธิ์สูง อุปกรณ์จะต้องได้รับความร้อนล่วงหน้านานกว่า 12 ชั่วโมง หยุดการไล่ล้างและการสุ่มตัวอย่าง เชื่อมต่อไนโตรเจน สลับไปที่ตำแหน่งศูนย์ผ่านวาล์วห้าทาง ปรับความดันเป็น 0.01MPa รักษาอัตราการไหลไว้ที่ 60 ลิตร/ชม. ล้างห้องแก๊สด้วยไนโตรเจนเป็นเวลา 12 นาที และป้อนค่ามาตรฐานเล็กน้อย (เช่น +2ppm) ผ่านการทำงานของแผงควบคุมเพื่อการสอบเทียบและบันทึก

การสอบเทียบช่วง: ตามตัวอย่าง CO2 จะต้องอุ่นเครื่องนานกว่า 12 ชั่วโมงด้วย หยุดการล้างและการสุ่มตัวอย่าง เชื่อมต่อก๊าซมาตรฐาน CO สลับวาล์วห้าทางไปที่ตำแหน่งสอบเทียบ ปรับความดันและการไหลตามด้านบน ล้างห้องแก๊สเป็นเวลา 12 นาที เลือก CO ผ่านการทำงานของแผงควบคุม ป้อนค่าระบุที่ถูกต้องบนขวดแก๊สมาตรฐาน และยืนยันและบันทึกค่าการสอบเทียบหลังจากที่การอ่านมีเสถียรภาพ

สถานการณ์การใช้งาน

ABB EL3020 นี้ใช้เพื่อรวบรวมสัญญาณมิเตอร์วัดการไหลที่ทางเข้าและทางออก รวมถึงสัญญาณระดับของเหลวของสระน้ำ จากนั้นข้อมูลเหล่านี้จะถูกส่งไปยัง CPU เพื่อควบคุมปั๊มสูบจ่ายหรือวาล์วระบายน้ำ ในสายการผลิตสารเคมี จะใช้เชื่อมต่อเครื่องส่งสัญญาณแรงดันเพื่อตรวจสอบแรงดันในท่อแบบเรียลไทม์ เพื่อให้มั่นใจในความปลอดภัยในการผลิต ในระบบ HVAC ใช้เพื่อรวบรวมสัญญาณจากเซ็นเซอร์อุณหภูมิและควบคุมการทำงานของเครื่องทำความเย็นหรือหม้อต้มน้ำ เมื่อใดก็ตามที่ระบบของคุณยังคงใช้ตัวควบคุมซีรีส์ Advant ของ ABB และต้องการการรวบรวมข้อมูลที่เปลี่ยนแปลงอย่างต่อเนื่อง เช่น อุณหภูมิในสถานที่ ความดัน การไหล และระดับของเหลวที่ไซต์งานอย่างแม่นยำ ผลิตภัณฑ์นี้เป็นองค์ประกอบหลักที่รับผิดชอบในการ "รับรู้" สถานการณ์
